Titrek sıvı yatak kurutma makinesi
Ekipmanın çalışma prensibi

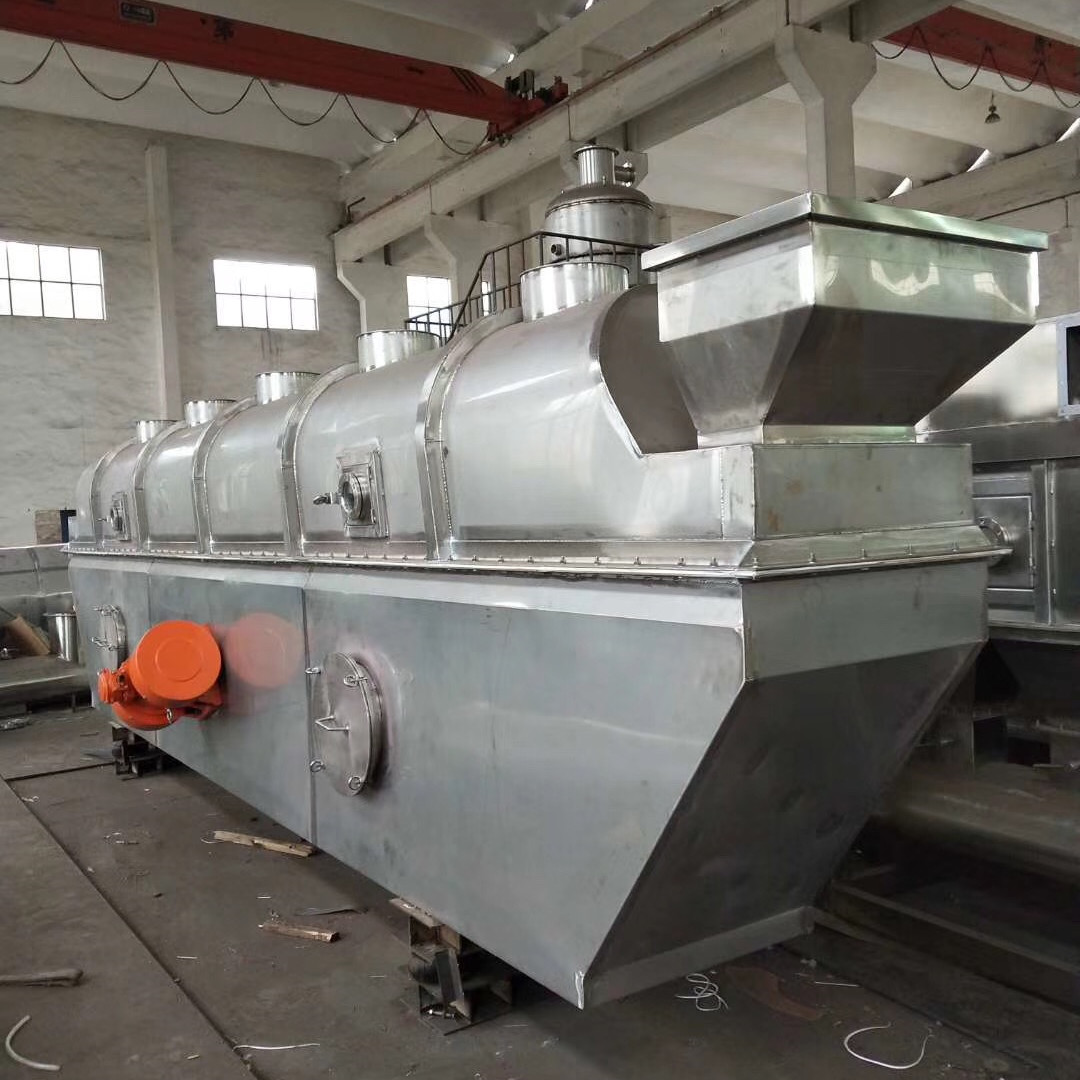

WKS serisi titreşim sıvı yatak kurutma makinesi yapışkan olmayan parçacıklar için sürekli kurutma ekipmanıdır.ve belirli bir sıcaklığa kadar ısıtılır., daha sonra sıcak hava, alt yatağa birden fazla giriş yoluyla dağıtılır ve yatağın delikli plakalarından yukarı akmaktadır.titreşim kuvvetinin etkisi altında, malzeme yatay yönde sürekli olarak yukarı doğru hareket ederken, altından çıkan sıcak hava ile ısı değişimine maruz kalırken, malzemenin nemi hızla buharlaşır.Ve ıslak hava egzoz fanı boşaltılır, ve malzeme tamamen kurutulur ve boşaltma limanından boşaltılır.
Ekipmanın özellikleri
1, ekipmanın kurutma süresi kısa, tüm kurutma süreci için sadece yaklaşık 6 dakika sürer, genel etkili bileşenler yok olmaz.
2, ayarlanabilir dam plaka, dam plakanın yüksekliğini ayarlayarak, boşaltma limanında ayarlanır.malzemelerin nihai su içeriğinin gereksinimleri karşıladığından emin olmak için malzemenin kurutma süresini kontrol edebilirsiniz..
3, perforasyonlu levha, perforasyonlu levhanın düzlüğünü sağlamak için geri basınç işlemini benimser, malzeme işleme sürecinde son süreden kaçınır.
4, alt yatağa birden fazla rüzgar girişi vardır, böylece malzeme katmanından geçen sıcak hava daha düzenlidir.
5, tüm elektrikli ısıtma işlemi, üretim tamamlandıktan sonra alt yatağa uygulanır, kaynak yerçekimini ortadan kaldırır, yatağın dayanıklılığını arttırır,kalın duvarlı dikişsiz tüp, düzenli titreşim kuvvetini güçlendirmek için içe uygulanır.
6, titreşim motoru ile donatılmış merkezi boru titreşim radyasyon açısına göre takviye plaka ile kaynaklanır,Yatakın çeşitli kısımlarına titreşim kuvvetini eşit bir şekilde etkili bir şekilde aktarır., böylece materyal, çıkarılabilir ağırlıkla donatılırken, rezonans fenomenini önlemek için eşit derecede sıvılandırılır.
7, şok amortisörü söndürülmüş ve ısıtılan baharı benimser, sıkıştırma performansı ve sıçrama performansı iyidir, titreşim kuvvetini yere etkili bir şekilde filtre eder,kolay yaşlanma ve kısa ömürlü olan kauçuk amortisör kusurlarını aşmak için, vb.
8, üst yatak sabit olacak şekilde tasarlanmıştır, alt yatakla yumuşak bir bağlantı vardır, titreşim motorunun yükünü azaltırken, üst yatakın dayanıklılığını azaltır.
9, bir soğutma bölümü arka kısımla donatılmıştır, malzemeyi hızlıca soğutabilir, malzeme doğrudan paketlenir; soğuk hava önce nemden arındırılır, sonra ısıtılır,Soğuk hava nemini azaltmak, malzemelerin nihai su içeriğinin gereksinimleri karşılamasını sağlamak ve soğuk hava sıcaklığının özel gereksinimlere göre ayarlanabilmesini sağlamak.
10, üst yatak bir dizi gözlem gözlüğü ve temizleme kapıları ile donatılmıştır.
11, üst yatak, dayanıklılığı arttırmak için bir dizi paslanmaz çelik dikişsiz çelik borusunu kabul ederken, güçlendirme borularında birikimli bir malzeme yoktur.
12, buhar ısıtıcısı dikişsiz tüp alüminyum yüzgeçleri kullanır ve dış kabuğu ile U şeklinde tasarlanmıştır, böylece ısıtma tüpünün termal genişleme ve daralma alanı vardır,sabit ısı borusu ile geleneksel ısıtıcının termal genişleme ve daralma nedeniyle kaynak çatlama fenomenini önlemek için, ısı aktarım verimliliğini arttırırken.

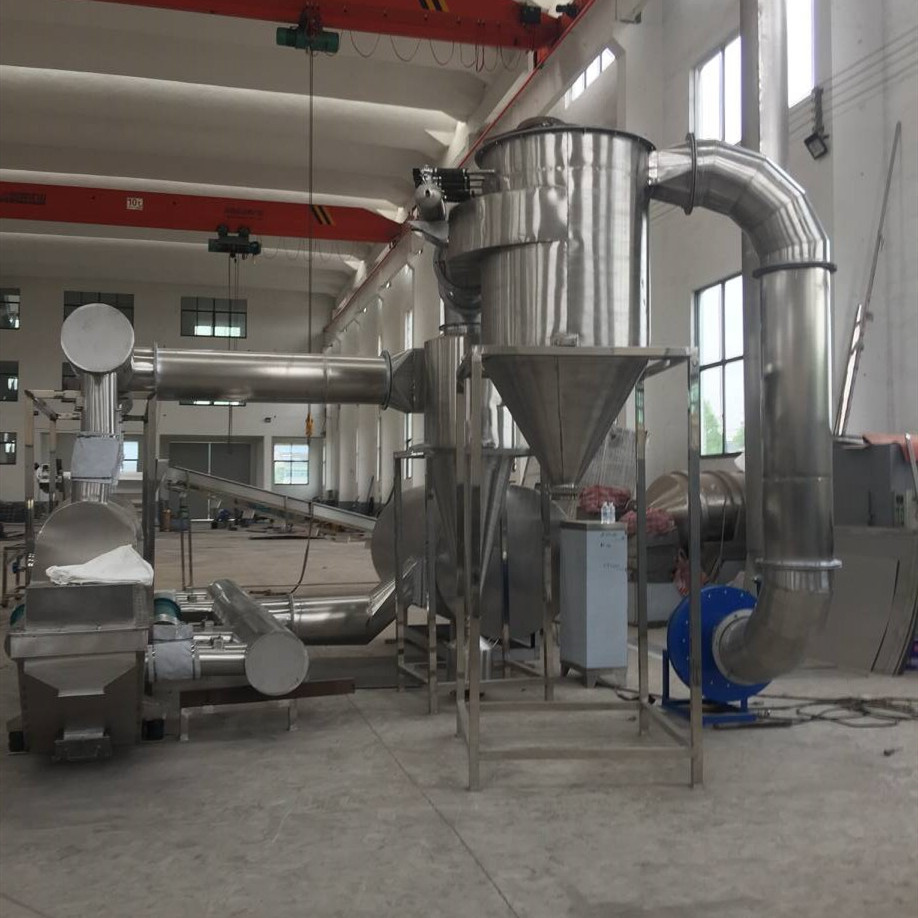

13, yüksek verimli uzun koni siklon toz ayırıcı kabul eder, böylece malzeme verimi% 98'e ulaşabilir egzoz toz büyük ölçüde azaltır.
Uygulama

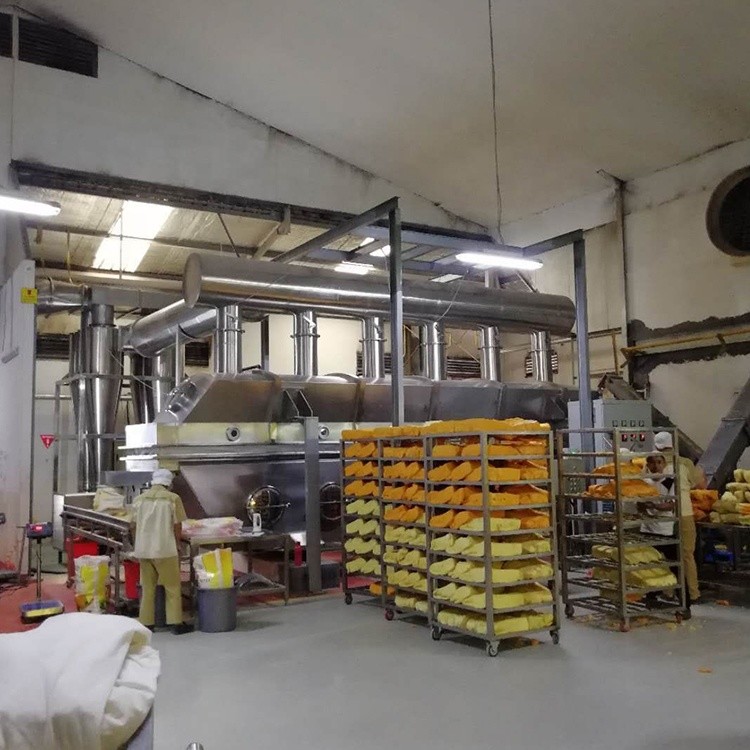

Endüstriyel titreşim sıvılandırılmış yatak kurutma makinesi kimyasal, farmasötik, gıda, dehidrat sebze, gıda, mineral ve diğer endüstriler toz, granüler malzemeler, kuru,Soğutma ve diğer işlemler.
Örneğin: sitrik asit, monosodyum glutamat, boraks, amonyum sülfat, bileşik gübre, turp l, ipek, soya erimi, gübre, tohum, katran, şeker.
Teknik parametreler
| Model |
Sıvı yatak alanı ((m2) |
Giriş havanın sıcaklığı ((°C) |
Çıkış havanın sıcaklığı ((°C) |
Su buharlaştırma kapasitesi (kg/saat) |
Motor Gücü ((kW) |
Ağırlık (kg) |
| WKS-FBD-3*0.3 |
0.9 |
70-140 |
40-70 |
20-35 |
0.8*2 |
1250 |
| WKS-FBD-4.5*0.3 |
1.35 |
70-140 |
40-70 |
35-50 |
0.8*2 |
1250 |
| WKS-FBD-4.5*0.45 |
2.025 |
70-140 |
40-70 |
50-70 |
1.1*2 |
1670 |
| WKS-FBD-4.5*0.6 |
2.7 |
70-140 |
40-70 |
70-90 |
1.1*2 |
1670 |
| WKS-FBD-6*0.45 |
2.7 |
70-140 |
40-70 |
80-100 |
1.5*2 |
2100 |
| WKS-FBD-6*0.6 |
3.6 |
70-140 |
40-70 |
100-130 |
1.5*2 |
2400 |
| WKS-FBD-6*0.75 |
4.5 |
70-140 |
40-70 |
120-140 |
2.2*2 |
2840 |
| WKS-FBD-6*0.9 |
5.4 |
70-140 |
40-70 |
140-170 |
2.2*2 |
3160 |
| WKS-FBD-7.5*0.75 |
5.625 |
70-140 |
40-70 |
150-180 |
2.2*2 |
3200 |
| WKS-FBD-7.5*0.9 |
6.75 |
70-140 |
40-70 |
160-210 |
3.0*2 |
3600 |
