I.Pazar Arka Planı

Avusturya'da gıda, kimya ve çevre işleme gibi sektörler, granül kurutma için daha yüksek standartlar talep etmektedir, özellikle de sürekli çalışma, homojen kurutma ve malzeme uyumluluğukonularında. Geleneksel parti sistemleri, sıkı verimlilik standartları altında istikrarlı üretim gereksinimlerini giderek daha az karşılayabilmektedir.

II.Müşteri ve Uygulama Senaryosu

Müşteri, Avusturya'da orta boyutlu, değişken nem içeriğine sahip granüllerle çalışan bir kimyasal işleme şirketidir. İşlenen malzemeler baharatlarolup, yukarı akış besleme sistemleriyle uyumlu sürekli çalışma gereklidir.

III.Özelleştirilmiş Ürün Yapılandırmamız

Ekipman tasarım koşulları:

1. Malzeme koşulları

Malzeme Adı: Baharat

İşleme kapasitesi: 300 kg/saat

Hammadde sıcaklığı: 15-20°C (oda sıcaklığı için tasarlanmıştır)

2. Proses koşulları

• Kurutma yöntemi: Doğrusal titreşimli akışkan yatak
• Malzemeler ve sıcak hava arasındaki temas yöntemi: Çapraz akış tipi
• Isı kaynağı ve ısıtma yöntemi: Buhar
• Kurutma giriş hava sıcaklığı: 150–160°C
• Kurutma egzoz sıcaklığı: 90–100°C
• Ürün boşaltma yöntemi: Ana makine
• Toz giderme yöntemi: Birincil siklon + su scrubber

Malzeme: Ust hazne, akışkan yatak ve boşaltma hunisi 316L paslanmaz çelikten yapılmıştır, geri kalanı ise karbon çeliğidir.

Güç kaynağı: 380V, 3 fazlı, 50Hz Güç kaynağı: 380V, 3 fazlı, 50Hz

Zemin alanı: Ekli çizime bakınız Zemin alanı: Ekli çizime bakınız

3. Genel Tesisler

• Güç kaynağı: 380V, 3 fazlı, 50Hz
• Zemin alanı: Ekli çizime bakınız

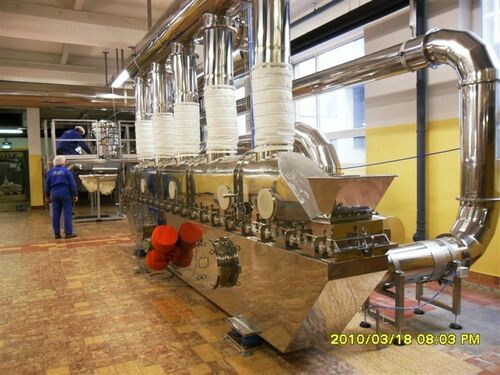

Doğrusal Titreşimli Akışkan Yatak Kurutucu Seçimi

^{Titreşimli akışkan yataklı kurutucu modeli: ZLG-6×0.45, yatak yüzey alanı: 2.7m²}

1.Çalışma Prensibi ve Sistem Tanımı

(1) Çalışma Prensibi

Titreşimli akışkan yataklı kurutucu, bir titreşim motoru tarafından üretilen titreşim kuvvetini kullanarak motor salınımını indükler. Malzemeler hava dağıtım plakaları üzerinde ileri doğru zıplarken, kurutma yatağının altından giren sıcak hava onları akışkan bir durumda tutar, böylece ısı ve kütle transferi için sıcak hava ile tam temas sağlar.

Soğuk hava ısı değiştirici tarafından ısıtılır ve ardından akışkan yatak hava girişi aracılığıyla kurutucunun hava odasına girer. Islak malzemeler, giriş aracılığıyla akışkan yatağa homojen ve sürekli olarak beslenir. Motor tarafından üretilen titreşimlerin ve hava dağıtım plakası aracılığıyla eşit dağıtılan sıcak hava akışının ikili etkileri altında, malzemeler askıda kalır ve sıcak hava akımıyla tam temas kurarak kurutma işlemini tamamlar. Kurutulmuş egzoz gazı, toz giderme ekipmanından filtrelendikten sonra çekiş fanı aracılığıyla çekilir ve boşaltılır, kurutulmuş ürünler ise çıkıştan boşaltılır.

(2) Sistem Tanımı

1. Bu titreşimli akışkan yataklı kurutucu, öncelikle endüstriyel tuz kurutma işlemleri için kullanılır ve aşağıdaki özel işlevlere sahiptir:

a）Akış hızı: 300 kg/saat

b）Ürün toplama yöntemi: Ana ünite boşaltma + birincil siklon ayırıcı + su ile toz giderme

c) Malzeme: Üst hazne, akışkan yatak ve boşaltma hunisi 316L paslanmaz çelikten yapılmıştır, geri kalanı ise karbon çeliğidir.

2. Ekipman adı: Titreşimli Akışkan Yataklı Kurutucu

d) Cihaz modeli: ZLG-6×0.45, Yatak alanı: 2.7㎡

    Kurutma bölümü uzunluğu: 5 m, kurutma alanı: 2.25 m², soğutma alanı: 0.45 m²

e) Sıcak hava giriş sıcaklığı: 150–160°C

f) Soğutma havası giriş sıcaklığı: Ortam sıcaklığı

g) Sistemin kurulu gücü: 31.5 kW

h) Isıtma yöntemi: buhar

i) Buhar tüketimi: 300–400 kg/saat;

2. Sıcak Hava Sistemi

• 2.1 İlgili Parametreler

Sistem hava hacmi: ~6000 m³/saat

Ön ısıtma hava sıcaklığı: ortam sıcaklığı; son ısıtma hava sıcaklığı: 150–160°C

• 2.2. Radyatör

Toplam alan = 200㎡

• 2.3 Radyatör malzemesi: Alüminyum kanatlı dikişsiz boru

• 2.4. Sıcak Hava Fanı

Model: 4-72-4.5A 7.5KW


Hava akış hızı: 5712 m³/saat


Rüzgar basıncı: 2554 Pa


Malzeme: A3 entegre braket titreşim sönümleme pedi ile. Hava regülatör valfi: DN800


Miktar: 1 adet

• 2.5 Sıcak Hava Kanalı

Sıcak hava kanalı sistemi, bir ana sıcak hava kanalı ve üç adet yan sıcak hava kanalından oluşur. Her yan kanal, kontrol kutusundaki bireysel üniteler için hava akış hacmini düzenlemek üzere bir hava dağıtım valfi ile donatılmıştır.


Sıcak hava ana boru çapı: DN400, miktar: 1 set, malzeme: 2mm A3 çelik


Sıcak hava yan boru çapı: DN360, miktar: 3 set, malzeme: 2.5mm A3 çelik


Esnek bağlantı: DN360, Miktar: 4 set, Malzeme: Çift katmanlı kanvas


Soğutma hava kanalı çapı: DN300 | Miktar: 1 set | Malzeme: 2mm A3 çelik


Sıcak hava kanallarının termal yalıtımı, kullanıcı tarafından yerinde yapılacaktır.

  3.Kurutma ana ünitesi:


• 3.1. Titreşimli akışkan yataklı kurutucu modeli: ZLG-6×0.45, yatak alanı: 2.7 m²

• 3.2 Yatak genişliği: 0.45 m, kurutma bölümü uzunluğu: 5 m, soğutma bölümü uzunluğu: 1 m

• 3.3. Izgara plakasının altına düşen malzemelerin çıkarılmasını kolaylaştırmak için kurutucunun alt haznesinin yan tarafına bir temizleme kapağı takılmıştır. Alt hazne 2mm kalınlığında 316L çelik ile kaplanmıştır, 6mm Q235A çelik duvar panelleri ve 1.5mm A3 çelik dış contası vardır.

• 3.4. Kurutucunun üst muhafazası, operatörlerin kurutucunun iç koşullarını herhangi bir zamanda izlemelerine olanak tanıyan sıcaklığa dayanıklı bir gözlem penceresi ile donatılmıştır. Üst kapak, takviyeli 3mm kalınlığında 316L paslanmaz çelikten yapılmıştır.

• 3.5. Genel ekipman destek yapısı, alt muhafazada 50 mm yalıtım kalınlığına sahip alüminosilikat yalıtım özelliğine sahiptir.

• 3.6. Izgara Plakası: Delik çapı: φ2mm, Açıklık oranı: ~%5, Açıklık yapısı: Düzenli üçgen desende düzenlenmiş düz delikler, Malzeme: 2mm³ 316L paslanmaz çelik

• 3.7 Titreşim Motoru

Model: 1.5Kw×2, Uyartım kuvveti: Titreşim frekansı: 960 devir/dak

Miktar: 2 adet, ayarlanabilir uyartım kuvveti ve uyartım açısı ile

4. Egzoz gazı arıtma sistemi


• 4.1 İlgili Parametreler

                Sistem hava hacmi: ~6000 m³/saat

• 4.2 Egzoz Ana Borusu

      Egzoz kanalı sistemi, bir ana egzoz kanalı ve beş adet yan kanaldan oluşur, her biri bireysel üniteler için egzoz hava akışını düzenlemek üzere bir hava kontrol valfi ile donatılmıştır.

    Egzoz ana boru çapı: DN400, miktar: 1 set, malzeme: 2.0mm316L paslanmaz çelik

    Egzoz yan boru çapı: DN300, miktar: 5 set, malzeme: 2.0mm316L paslanmaz çelik

    Esnek bağlantılar: 5 adet, Malzeme: Çift katmanlı kanvas

• 4.3 Birincil Siklon Ayırıcı
        Model: XF-875, Miktar: 1 adet, Malzeme: 2mm 316L paslanmaz çelik
        Manuel boşaltma valfi: DN200, Miktar: 1 adet, Malzeme: 316L

• 4.4 İndüksiyon Fanı

       Model: 4-72-5A-15Kw

       Hava akış hızı: 7728 m³/saat, Hava basıncı: 3145 Pa

       Hava dengeleme valfi: DN500

       Miktar: 1 adet Malzeme: Q235A entegre braket titreşim sönümleme pedi ile

5. Algılama ve Kontrol Sistemi

• 5.1 Tüm Makine Voltaj ve Akım Algılama ve Görüntüleme
• 5.2 Tüm motorlar merkezi düğme işlemiyle kontrol edilir


IV Tedarik Kapsamı ve Tanımı:

VI. Aşınabilir Parça Listesi

Müşteri Geri Bildirimi

Müşteri, belirgin bir tıkanma veya birikme olmadan istikrarlı malzeme hareketi bildirdi. Kurutma işlemi, sürekli çalışma altında tutarlı kaldı ve mevcut üretim hattıyla iyi uyum sağladı.

Sonuç

Vaka, Avusturya'nın yüksek standartlı endüstriyel ortamında, titreşimli akışkan yataklı kurutucuların—yatak boyutları, titreşim frekansı ve delik tasarımı gibi optimize edilmiş yapısal parametreler aracılığıyla—granül malzemeler için istikrarlı kurutma ve sürekli üretim sağlayabileceğini göstermektedir.
